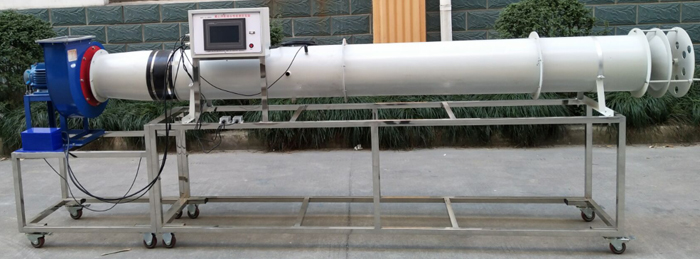

SB-F86R離心式風機性能實驗臺（數據采集型）

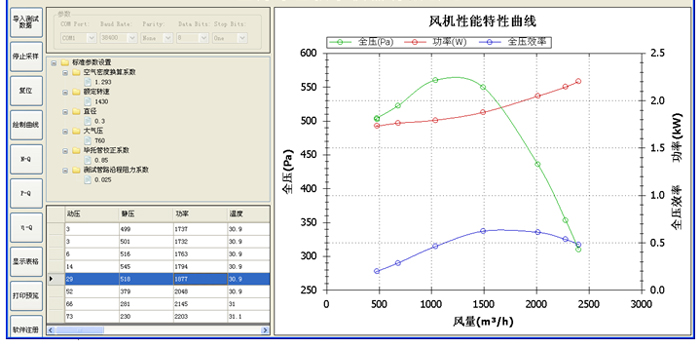

數據采集處理軟件主界面
一、主要功能：可測定風機風量、風壓、軸功率、繪制出風機風量、風壓、功率、效率曲線。
二、技術特點：
1、采用進氣試驗方法,風機出風口垂直向上
2、測定風機風量、風壓、軸功率、溫度、轉速
三、技術參數：
排風管進風口處裝有手動風門，能根據實時數據修正風門開度，測量不同工況下風管、集流器靜壓、出風口壓力, 及電機力矩；
變頻器計算電機功率；
溫度傳感器:輸出模擬量4-20mA,測溫范圍-40-+150℃；
觸摸顯示屏:SK-070AE ,觸摸操作，實時數據采集顯示，數據打印、數據存儲。
5、壓差傳感器：量程－1000－0Pa、精度0.25
6、轉速傳感器：量程0～3000rpm、精度1%
7、風機參數：全壓500-600Pa；風量3500～4000m3/h；轉速1450r/min；功率1.5KW；電壓380V
8、具有微機數據采集、自動數據分析處理，數據分析處理表格，繪制被測風機標準條件下的氣動性能曲線即風壓-風量、功率-風量、效率-風量的特性曲線，(P～Q，Pst～Q，η～Q，ηst～Q，N～Q曲線)，并可打印數據分析處理表格及特性曲線的功能。
四、主要配置清單：
|
序號 |
名 稱 |
規格型號 |
數量 |
|
1 |
入口集流器 |
鋼制 |
1套 |
|
2 |
手動螺桿節流閥門 |
|
1套 |
|
3 |
整流柵 |
|
1套 |
|
4 |
風機測試風管 |
表面噴塑 |
1套 |
|
5 |
畢托管 |
在測試斷面應安裝四支畢托管，傳感測試斷面的均壓 |
1套 |
|
6 |
離心通風機 |
CF-11 1.5KW |
1套 |
|
7 |
變頻器 |
VFD022M |
1只 |
|
8 |
測轉速裝置 |
|
1套 |
|
9 |
配電箱 |
|
1套 |
|
10 |
差壓傳感器 |
HALO－FY－WG |
2套 |
|
11 |
數字信號溫度傳感器 |
DS18B20 |
1套 |
|
12 |
三相功率模塊 |
5A |
1套 |
|
13 |
數據采集模塊 |
SB75B |
1套 |
|
14 |
彩色觸摸屏 |
嵌入式、7寸 |
1套 |
|
15 |
數據采集處理軟件 |
SB－28 |
1套 |
|
16 |
實驗臺 |
不銹鋼、可移動 |
1套 |
|
