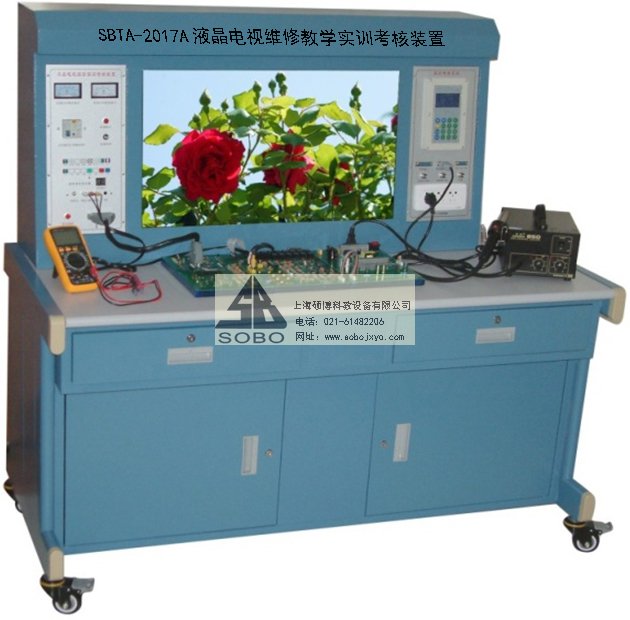

SBTA-2017A液晶電視維修教學實訓考核裝置
一、概述：
液晶電視實訓裝置適合高等、中等職業技術院校加工制造類的電子電器應用與維修專業，信息技術類電子技術應用專業的《液晶彩色電視機原理與維修》、 液晶彩色電視機維修實訓》課程的教學與實訓。32寸液晶電視實訓裝置也適合技工學校電子類專業《液晶彩色電視機維修》課程的實習，還可用做職業技能鑒定部門和職業培訓機構家電維修中級、高級班的培訓考核設備。
二、設備特點：
1.隨著科技的發展，精密的液晶電視主板、元器件用放大鏡也難易看清、阻礙了教師、學生及電子愛好者對電路的分析研究、維修實訓教學等重重困難！為此我公司投入科技人員開發了這款液晶電視維修實驗臺！實驗臺通過主板進行解剖分析研究，從而研發出一款將精密主板線路板放大、全方位解剖設計每個元器件獨立清楚的展示在眼前、模塊式組合、元件直觀、貼片插件通用、焊接調試便利、為方便實驗實訓考核提供舒適的產品、解決了長期以來困擾教學的難題，填補了液晶電視教學產品的空白！
2.本實訓裝置液晶彩電電路板具有線路簡潔、功能強大、性能優良等特點。
1)采用敞開式實訓板，板上有完整的安裝線路圖、測試點、調整點，布局合理，插接方便；
2)具有漏電、短路、過載保護裝置，彩電電源采用冷底板并備隔離變壓器雙重保護，在單元板上配有數字電壓、電流輸出顯示；
3)用儀表調整，清晰度、靈敏度、穩定度高于常規家電實驗臺；
4)為滿足各學校需求，在彩電實訓電路板增設了智能考核裝置。故障點由教師計算機根據考核要求設置，通過考核系統傳送到學生的敞開式彩電實訓單元，學生使用計算機或者單片機答題器進行答題。
5)設備設置實訓考核故障點17個、故障設置開關24個，萬用表/示波器測試方便、設有測試針測試點。

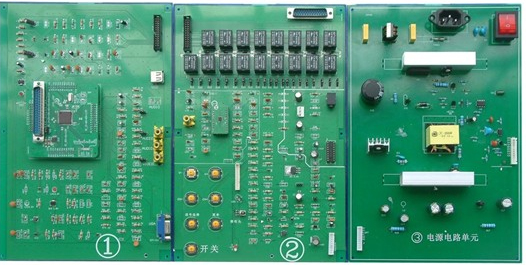

（實驗板圖片）
三、技術參數、配置及功能：
1.高清彩色信號發生器、為液晶電視機高頻頭接收、視頻接收提供16種測試信號。
2.考核實訓模塊、元器件排列有序清楚直觀、實驗實訓考核便捷、維修方便
3.液晶電視技術參數： 1)顯示器尺寸：32； 2)對比度：600：l 3)分辨率：1366×768； 4)反應時間：<16ms； 5)屏幕亮度：1000cd／m2； 6)視角： >160度； 7)畫面縱橫比：16：9；8)制式：NTSC／PAL／SECAM； 9)輸入：YPdp；YcbCr； 10)音頻：SRSWOW三維空間環繞音效； 11)工作電源：AVll0—240V 50／60Hz；12)色彩數：1677萬；13)像素：1677萬。
4.（1）號實訓模塊（總線控制、音頻處理、功能切換、屏驅動數據信號）電腦接口、音視頻輸入接口、USB插口、高清接口等功能、
5.（2）號實訓模塊特機開機電源控制、伴音電路、高頻頭電路
6.（3）號實訓模塊穩壓電源電路
7.實訓桌整體參數：
7-1輸入電源：AC 220V±10％ 50Hz；
7-2外形尺寸：長X寬X高=1500×700×780；
7-3實訓臺材料：主體板材為三聚氰胺板；
7-4工作溫度：0～35℃；
7-5工作濕度：20％～80％；
7-6安全保護：①漏電保護動作電流：≤30mA、 ≤0．1S；②具有過壓、過流、過載、漏電保護措施，符合國家相關標準；
8.設備操作使用說明書：提供液晶電視工作原理圖、電路圖與實訓裝置一一對應
四、實驗實訓考核項目：
1) 液晶電視中各主要元器件的基本結構及基本工作原理
2) 認識液晶電視機各主要單元電路的組成，理解其基本的工作原理
3) 電子調諧器的測量與分析
4) 遙控及本機鍵盤控制測量與分析
5) 視頻信號處理流程測量與分析
6) 音頻信號處理流程測量與分析
7) AD模數轉換控制測量與分析
8) 開關穩壓電路測量與分析
9) 逆變器背光驅動電路測量與分析
10) 整機各電路檢測實訓
11) 液晶電視驅動程序考入實訓
五.可完成實驗、實訓考核項目
實驗項目一: 整機不工作三無故障，整流橋故障實訓考核
實驗項目二: 整流濾波450V電路故障考核
實驗項目三: 電源光耦電路實訓考核
實驗項目四: 電源濾波電路故障實訓考核
實驗項目五: 無12V整機不工作故障實訓考核
實驗項目六: 背光源故障實訓考核
實驗項目七: 侍機5V穩壓電路故障實訓考核
實驗項目八: 待機3.3V穩壓電路故障實訓考核
實驗項目九: CPU核電源1.2V電路故障實訓考核
實驗項目十: CPU供電電路1.8V故障實訓考核
實驗項目十一:CPU振蕩電路故障實訓考核
實驗項目十二:儲存器電路故障實訓考核（1）
實驗項目十三:儲存器電路故障實訓考核（2）
實驗項目十四:視頻輸入電路故障實訓考核
實驗項目十五:音頻輸入電路故障實訓考核
實驗項目十六:USB電路故障實訓考核
實驗項目十七:靜音電路故障實訓考核
實驗項目十八:高頻頭電路故障實訓考核（1）
實驗項目十九:高頻頭電路故障實訓考核（2）
實驗項目二十:高頻頭供電故障實訓考核
實驗項目二十一:高頻頭電容漏電實訓考核
實驗項目二十二:高頻頭集成損壞故障實訓考核
實驗項目二十三:遙控接收電路故障實訓考核
實驗項目二十四:按鍵電路故障實訓考核
實驗項目二十五:伴音電路故障實訓考核（1）
實驗項目二十六:音量控制電路故障實訓考核
實驗項目二十七:伴音電路集成損壞實訓考核
實驗項目二十八:伴音供電路故障實訓考核
實驗項目二十九:揚聲器輸出電路實訓考核
實驗項目三十:背光源亮有聲無圖實訓考核
實驗臺配置清單：
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
32寸液晶顯示屏 |
只 |
1 |
|
|
2 |
鐵質雙層亞光噴塑實驗臺 |
臺 |
1 |
|
|
3 |
液晶電視驅動板 |
塊 |
3 |
|
|
4 |
PVG焊臺 |
個 |
1 |
|
|
5 |
防靜電電烙鐵 |
把 |
1 |
|
|
6 |
數字萬用表 |
臺 |
1 |
|
|
7 |
高清EVD機 |
臺 |
1 |
|
|
8 |
20M雙蹤示波器 |
臺 |
1 |
自備或代購 |
|
9 |
貼片元件焊接練習板 |
套 |
5 |
|
|
10 |
實驗指導書 |
本 |
1 |
|
|
