SBJM-1建筑給排水綜合演示模型
一、設備與附件的組成：
1、整體式全真暖氣片和管路，透明地板，能看清隱蔽管路的全部結構和走向。
2、整個系統由鍋爐及循環泵實現熱循環演示。有機玻璃洗澡間包括：、浴缸1套、洗臉盤1套、大便器1套、配水箱1只、水泵1臺、樓梯、連接管道和球閥、不銹鋼支架等組成。
3、建筑給排水自動控制系統
（1）自動溫度控器、溫水恒溫閥，工業7寸真色彩觸摸屏1套：通過工業現場總線實時監控系統運行狀態、數據顯示變化及曲線圖。集成歷史數據查詢功能、歷史數據曲線功能、實時數據曲線功能，可通過USB接口轉存數據，可通過U盤輕松升級系統。
（2）包含主控窗口、溫度、壓力、顯示窗口、壓力、溫度等實時曲線圖、系統設置窗口、調試窗口、幫助窗口、密碼修改窗口，登陸鍵面。

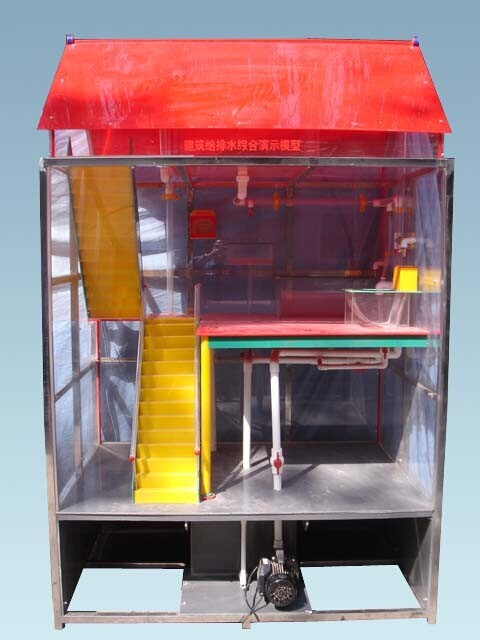

參考圖片：
二、技術參數、
1.外形尺寸：1500×1000×2400mm。
2.框架材料：304不銹鋼。
3.進水壓力：0.05MPa～0.75Mpa，
4.電機功率370W，自吸，穩壓自動控制
5.工作電壓：單項三線220V±5％ 50Hz；
6.安全保護：具有漏電自動保護裝置；
7.故障設置：具有故障設置系統；
|
